JN系列膜片联轴器

JN系列膜片联轴器
相关产品

联轴器膜片

JMⅡ型无沉孔基本

JMⅡJ型接中间轴型

JN系列膜片联轴器

JT系列膜片联轴器

JM型膜片联轴器
相关产品图
栏目说明
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
详细描述

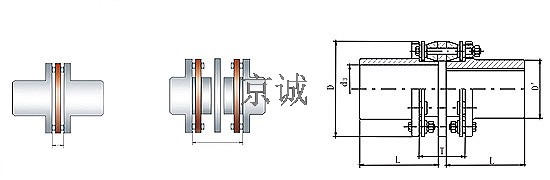

河北京诚联轴器厂生产的JN系列膜片联轴器是在JM系列后的一种结构变形。它扩大了JM系列的应用场合,使得在轴头间距较短的情况下,一样能够享受到JM系列膜片联轴器的安装方便、调节能力强和传动平稳的优良特性。它可广泛取代弹性柱销联轴器、弹性套柱销联轴器梅花弹性联轴器等噪音大、易损坏的老式联轴器,而且JN系列膜片联轴器还有重心靠近机组支撑、附加弯距小,对转子动力性能影响小等特点,所以特别适用于透平压缩机等高速轻载机组。

JN系列膜片联轴器参数表
型号
JN
额定扭矩
Nm
最高许用转速
RPM
标 准 外 型 联 接 尺 寸
许 用 偏 差
动 力 学 特 性
重量
Kg
D
mm
d3max
mm
D′max
mm
L
mm
T
mm
角向(度)
径向mm/mm
轴向mm
转动惯量
N.m/rad
扭转刚度
kg.m2
100
320
11000
104
28
60
35
62.5
1/2
0.0087
1.5
0.0041
0.2×106
3.3
120
400
9200
124
32
64
62
70.2
0.0087
1.7
0.0094
0.25×106
5.4
140
700
8100
140
55
88
82
69
1/3
0.0056
2.1
0.0126
0.34×106
6.2
170
1000
6700
170
70
108
112
82
0.0056
2.5
0.0499
0.85×106
15.8
200
2500
5700
200
80
124
142
96
0.0056
2.8
0.1051
1.29×106
24.7
240
4000
4700
240
105
166
172
104
0.0056
3.2
0.2787
1.79×106
42.9
260
6300
4400
260
110
174
212
119
0.0056
4
0.4532
3.47×106
57.4
290
10000
3900
290
140
190
212
124.6
0.0056
4.7
0.644
3.97×106
63.2
330
16000
3400
330
150
224
252
143
1/4
0.0046
5
1.5072
4.66×106
113.6
380
25000
2900
380
180
265
252
160
0.0046
5.8
2.982
13×106
167
420
40000
2700
420
200
290
302
166
0.0046
6.2
4.8767
19.8×106
228.6
460
63000
2490
460
220
318
352
191
0.0046
7
7.3935
21.37×106
281.5
500
80000
2290
500
250
366
410
195
0.0046
8.5
10.9671
24.26×106
354.1
注:轴向不对中能力指的是0.45倍最大转速下的轴向调整能力。
