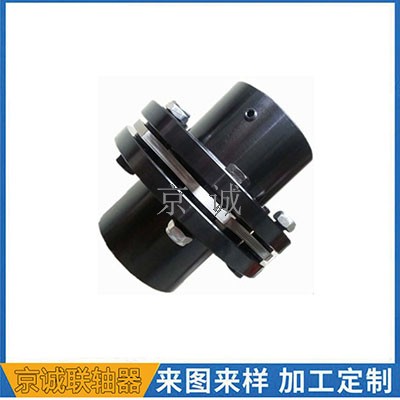

JT系列膜片联轴器

JT系列膜片联轴器
相关产品

联轴器膜片

JMⅡ型无沉孔基本

JMⅡJ型接中间轴型

JN系列膜片联轴器

JT系列膜片联轴器

JM型膜片联轴器
相关产品图
栏目说明
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
详细描述

JT系列膜片联轴器由河北京诚联轴器厂生产。



JT系列膜片联轴器参数表


型号
JT

额定
扭矩
Nm
瞬时
扭矩
Nm

最高许用转速
RPM

标 准 外 型
联 接 尺 寸


许 用 偏 差

动 力 学 特 性

重量
Kg
D
mm
dmax
mm
D′max
mm
L
mm
E
mm
角向(度)
径向mm/mm
轴向mm
转动
惯量
kg.m2
扭转
刚度
N.m/rad
90
170
272
12700
90
32
50
82
9

1/2

0.0087
1.4
0.0015
0.2×106
2.16
100
320
512
11000
104
38
60
82
10.6
0.0087
1.5
0.0031
0.25×106
3.2
120
400
640
9200
124
42
64
112
10.6
0.0087
1.7
0.0068
0.34×106
5.1
140
700
1120
8100
140
55
88
112
12

1/3



0.0056
2.1
0.01586
0.85×106
8.5
170
1000
1600
6700
170
70
108
142
14
0.0056
2.5
0.0422
1.29×106
15.1
200
2500
4000
5700
200
80
124
172
16
0.0056
2.8
0.0875
1.79×106
23.8
240
4000
6400
4700
240
110
166
212
17
0.0056
3.2
0.2945
3.47×106
48.8
260
6300
10080
4400
260
120
174
212
21
0.0056
4
0.3745
3.97×106
54.1
290
10000
16000
3900
290
140
190
252
21.8

1/4





0.0056
4.7
0.6028
4.66×106
67.3
330
16000
25600
3400
330
150
224
252
23
0.0046
5
1.3297
13×106
112.5
380
25000
40000
2900
380
180
265
302
25
0.0046
5.8
2.6187
19.8×106
176.9
420
40000
64000
2700
420
200
290
352
27
0.0046
6.2
4.5859
21.37×106
238.7
460
63000
100800
2490
460
220
318
352
28
0.0046
7
6.8228
24.26×106
291.5
500
80000
128000
2290
500
245
366
410
30
0.0046
8.5
12.3122
32.77×106
429.5
560
140000
224000
2000
560
246
370
410
32
0.0046
9.1
25
39.43×106
563
600
170000
272000
1800
600
253
380
410
33

1/5










0.0029
9.3
35
47.9×106
642
650
220000
352000
1700
650
278
418
470
35
0.0029
9.5
52
57.3×106
850
710
250000
400000
1600
710
300
450
470
37
0.0029
9.8
77
67.1×106
1033
750
350000
560000
1500
750
306
459
470
39
0.0029
10.5
96
75.6×106
1159
830
500000
800000
1380
830
348
522
550
41
0.0029
11.5
164
77.7×106
1641
880
630000
1008000
1300
880
378
568
550
43
0.0029
11.8
230
89.1×106
1898
930
800000
1280000
1230
930
420
606
650
44
0.0029
12.1
317
99.6×106
2430
1030
1000000
1600000
1110
1030
440
660
650
72
0.0029
12.5
363

2960
1080
1250000
2000000
1060
1080
460
690
650
76
0.0029
13
451

3284
1160
1600000
2560000
980
1160
500
750
650
80
0.0029
13.5
627

3866
1290
2000000
3200000
880
1290
560
840
800
84
0.0029
14.8
1084

5522
1410
2800000
4480000
810
1410
600
900
800
88
0.0029
15.5
1549

6432
