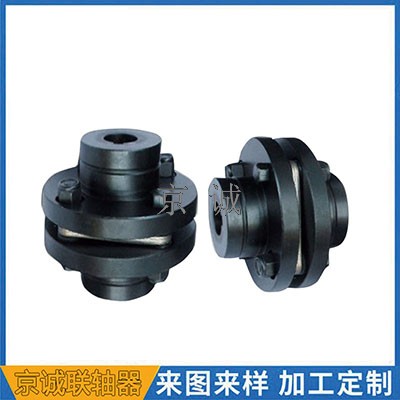

DJM单型膜片联轴器

DJM单型膜片联轴器
相关产品

联轴器膜片

JMⅡ型无沉孔基本

JMⅡJ型接中间轴型

JN系列膜片联轴器

JT系列膜片联轴器

JM型膜片联轴器
相关产品图
栏目说明
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
详细描述
     DJM型单型弹性膜片联轴器为河北京诚联轴器厂开发的整体型的膜片联轴器,该膜片联轴器具有偏心允许范围大,拆装迅速。无噪音,磨损,无滑动、摩擦转动部件,可降低能量损耗;重量轻,适合高速运转场合;传动精度高,寿命长的场合使用。

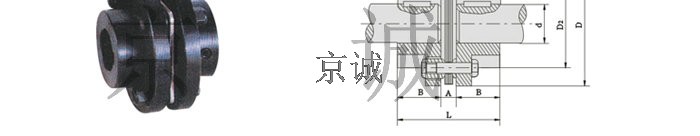

DJM单型膜片联轴器的主要尺寸和参数
规格 公称扭矩N.M 许用转速rpm 重量kg 转动惯量kg.cm2 dmax mm D
mm
A
mm
B
mm
L
mm
J
mm
许用补偿量
轴向 mm 角向
00 9.8 20000 0.14 1.74 20 57 4.9 20 44.9 10 ±0.8
01 33 20000 0.6 8 22 68 6.1 26 58.1 13 ±0.8
02 90 20000 1.1 24 32 81 6.6 26 58.6 16 ±1.0
03 173 18000 1.7 48 35 93 8.4 29 66.4 22 ±1.2
04 245 15000 2.5 80 42 104 11.2 34 79.2 20 ±1.4
05 420 13000 4.3 224 50 126 11.7 42 95.7 25 ±1.6 45′
06 772 12000 6.9 440 60 143 11.7 48 107.7 28 ±1.8 45′
07 1270 10000 11.3 1080 75 168 16.8 58 132.8 23 ±2.0 45′
08 2080 10000 16.7 2080 82 194 17.0 64 145 30 ±2.2 45′
09 3328 9000 22.7 3520 95 214 21.6 77 175.6 22 ±2.4 45′
10 4900 8000 35.4 7200 108 246 23.9 89 201.9 23 ±2.6 45′
11 6368 8000 52.0 12800 118 276 27.2 102 231.2 40 ±2.8 45′
12 8900 6300 57.2 14400 110 276 17.5 128 273.5   ±1.8 30′
13 15280 5000 77.3 22200 135 308 19.0 160 339   ±2.0 30′
14 25410 4700 123 40800 155 346 21.5 182 385.5    ±2.0 30′
15 37130 4300 156 64800 165 375 24.0 198 420    ±2.0 30′
16 47120 3900 191 100200 180 410 29.5 214 457.5   ±2.2 30′
17 57000 3500 245 150000 190 445 29.5 225 479.5   ±2.2 30′
18 63186 3500 329 186600 205 470 31.0 248 527   ±2.4 30′
19 82590 3200 394 288000 230 512 32.0 278 588   ±2.4 30′
20 102100 2800 530 448200 255 556 32.5 305 642.5   ±2.5 30′
21 126070 2450 619 609600 265 588 34.0 318 670   ±2.7 30′
22 146350 2150 683 831600 275 630 34.5 332 698.5   ±2.8 30′
23 173830 2000 791 1070400 290 655 35.5 348 731.5   ±3.0 30′
