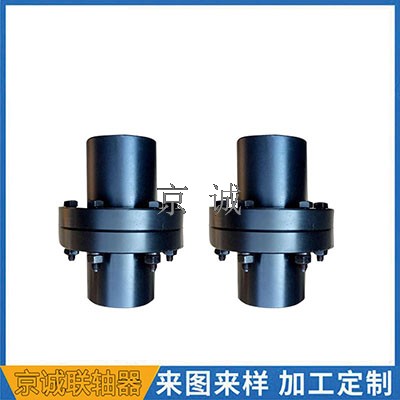

YL、YLD型凸缘联轴器

YL、YLD型凸缘联轴器
相关产品

YL、YLD型凸缘联轴

JQ型-夹壳联轴器,

GT、DF-Ⅰ、DT型刚

GY型(GYS型、GYH
相关产品图
栏目说明
刚性联轴器主要有夹壳联轴器和凸缘联轴器两种,结构简单,使用方便,可传递大的扭矩,但不能缓冲减震
详细描述

YL型凸缘联轴器、YLD凸缘联轴器依照国标GB5843-86之标准制造。该类型联轴器主要适用于联接两同轴线的圆柱形传动轴系,传递的公称转矩为10-20000N.m。

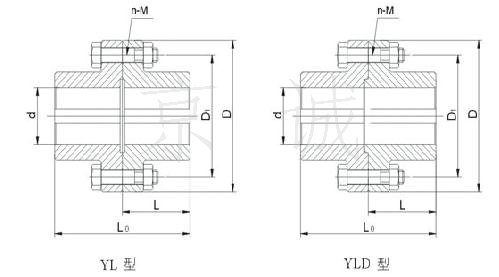

YL型凸缘联轴器和YL型凸缘联轴器的结构和基本参数为:



型号

公称扭矩
Tn(N·m)

许用转速[n]r/min

轴孔直径d(H7)

轴孔长度L

D

D1

螺栓

L0

转动惯量
(kg.m2)

重量
(kg.m3)



Y型

J1型

数量
n

直径M

Y型

J1型



YL1 YLD1

10

8100

13000

10
11

10
11

25

22

71

53

3(3)

M6

54

48

0.0018

0.94



12
14

12
14

32

27

68

58



16
18
19

16
18
19

42

30

88

64



20
-

20
22

52

38

108

80



YL2 YLD2

16

7200

12000

12
14

12
14

32

27

80

64

4(4)

M6

68

58

0.0035

1.50



16
18
19

16
18
19

42

30

88

64



20
22

20
22

52

38

108

80



YL3 YLD3

25

6400

10000

14

14

32

27

90

69

3(3)

M8

68

58

0.0060

1.99



16
18
19

16
18
19

42

30

88

64



20
22-

20
22
24

52

38

108

80



128

92



YL4 YLD4

40

5700

9500

18
19

18
19

42

30

100

80

3(3)

M8

88

64

0.0093

2.47



20
22
24

20
22
24

52

38

108

80



25
-

25
28

62

44

128

92



YL5 YLD5

63

5500

9000

22
24

22
24

52

38

105

85

4(4)

M8

108

80

0.013

3.19



25
28

25
28

62

44

128

92



30
-

30
32

82

60

168

124



YL6 YLD6

100

5200

8000

24

24

52

38

110

90

4(4)

M8

108

80

0.017

3.99



25
28

25
28

62

44

128

92



30
32
-

30
32
35

82

60

168

124



YL7 YLD7

160

4800

7600

28

28

62

44

120

95

4(3)

M10

128

92

0.029

5.66



30
32
35
38

30
32
35
38

82

60

168

124



-

40

112

84

228

172



YL8 YLD8

250

4300

7000

32 35 38

32
35
38

82

60

130

105

4(3)

M10

169

125

0.043

7.29



40 42
-

40
42
45

112

84

229

173

6.53



YL9 YLD9

630

4100

6800

38

38

82

60

140

115

6(3)

M10

169

125

0.064

9.53



112

84

229

173

40 42 45 48
-

40
42
45
48
50



YL10 YLD10

630

3600

6000

45 48 50 55
-

45
48
50
55
56

160

130

6(4)

M12

0.112

12.46



-

60

142

107

289

219



YL11 YLD11

1000

3200

5300

50 55 56

50
55
56

112

84

180

150

8(4)

M12

229

173

0.205

17.97



60 63 65
-

60
63
65
70

142

107

289

219



YL12 YLD12

1600

2900

4700

60 63 65 70 71 75

60
63
65
70
71
75

200

170

12(6)

M12

0.443

30.62



-

80

52

38

349

269

0.463

29.52



YL13 YLD13

2500

2600

4300

70 71 75

70
71
75

142

107

220

185

8(6)

M16

289

219

0.646

35.58



80 85
-

80
85
90

172

132

349

269



YL14 YLD14

4000

2300

4800

80 85 90 95

80
85
90
95

172

132

250

215

12(8)

M16

350

270

1.353

57.13



100
-

100 110

212

167

430

340



YL15 YLD15

6300

2000

3400

-
-

90
95

172

132

290

250

12(6)

M20

350

270

2.854

89.59



100 110 120
-

100 110 120 125

212

167

430

340



YL16 YLD16

10000

1800

3000

-
- 120 125

100 110 120 125

340

290

12(6)

M24

5.271

119.57



130
-

130 140

252

202

510

410



YL17 YLD17

14000

1600

2600

-
-

120 125

212

167

380

330

12(6)

M24

430

340

9.139

171.71



130 140 150

130 140 150

252

202

510

410



-

160

302

242

610

490



YL18 YLD18

20000

1400

2300

-
-

140 150

252

202

420

360

12(6)

M30

510

410

(17.883)

(263.5)



-
-
-

160 170 180

302

242

610

490
