WSS可伸缩型万向联轴器

WSS可伸缩型万向联轴器
相关产品

WSS可伸缩型万向联

SWP-G型-无伸缩短

SWP-E型-无伸缩短

SWP-D型-无伸缩短

SWP-C型-无伸缩短

SWP-B型-伸缩短型
相关产品图
栏目说明
详细描述

WSS可伸缩型万向联轴器为小型万向联轴器,具有以下特点:

每节最大的转动角度为45°
连接更大的轴间距
成品孔公差为H7,另可根据要求,开键槽、四方孔、六方孔
允许两轴间夹角在限定的范围内随工作需要而变动

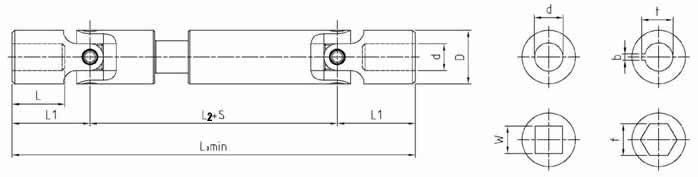

    WSS可伸缩型万向联轴器基本参数和主要尺寸(JB/T 5901-91)

    型号 公称转矩T.n
    N.m
    主要尺寸
    D d1;d2 L0min L L1 L2 S
    mm
    WSS 2 22.4 20 12 176 22 32 112 30
    WSS 3 45 25 14 200 27 40 120 30
    WSS 4 71 32 18 243 30 46 151 35
    WSS 5 140 40 22 287 38 58 171 43
    WSS 6 280 50 28 337 44 69 199 50
    WSS 7 560 60 35 428 60 91 246 65
    WSS 8 1120 75 42 556 84 122 322 90
    同类相关产品:WS、WSD小型十字轴万向联轴器
