RWL型钢球式扭矩限制器

RWL型钢球式扭矩限制器
相关产品

TL-X型摩擦式扭矩

TL-C型摩擦式扭矩

TL型摩擦式扭矩限

RWC型滚珠式扭矩限

RWF型滚柱式扭矩限

RWL型钢球式扭矩限
相关产品图
栏目说明
详细描述

     RWL型钢球式扭矩限制器又称(扭力限制器、安全联轴器、安全离合器),是在设备出现过载时,它以滑动的方式限制传动系统传动,从而保护主驱动机械设备。主要应用在印刷设备,电池工业,铁屑输送机,输送生产线,分割器等等。 RWL型钢球式扭矩限制器的联接方式为是轴-轴联接,轴向插入,安装方便,可装在设备上进行力矩设定。此RWL型钢球式扭矩限制器的轴端的联接方式可分为胀套联接和键槽联接。

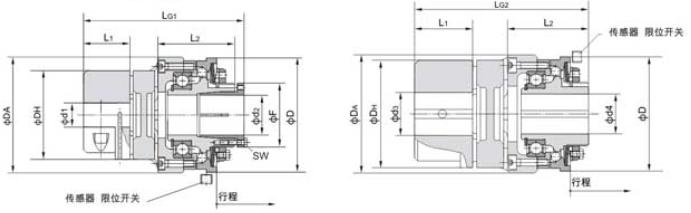

                                  胀套联接扭矩限制器                                                    键槽联接扭矩限制器

 RWL型钢球式扭矩限制器

规格

扭矩范围(N.m)

最高转速

rpm

过载发生止推位移

X型

L型

M型

1906

5-12.5

10-25

20-50

4000

1.2

1908

10-25

20-50

40-100

3000

1.5

009

20-50

40-100

80-200

2500

1.8

011

40-100

80-200

160-400

2000

2.0

013

70-175

140-350

280-700

1200

2.2

215

120-300

240-600

480-1200

800

2.5

RWL钢球式扭矩限制器主要尺寸

规格

Φd1

Φd2

Φd3

Φd4

D  A

D   H

D

L G1

L G2

L 1

L 2

1906

15-28

10-20

8-28

10-20

70

55

70

102

95

30

47

1908

19-35

15-25

10-38

15-25

85

65

85

120

112

35

57

009

20-45

20-35

12-45

20-30

100

80

100

146

138

45

69

011

28-45

30-45

14-55

30-40

115

95

115

159

150

50

74

013

35-55

35-55

20-60

35-50

135

105

135

182

171

56

87

215

45-80

40-65

35-80

40-65

175

135

166

255

240

75

130
