LJ型径向弹性柱销联轴器

LJ型径向弹性柱销联轴器
相关产品

LJ型径向弹性柱销

HLL型-带制动轮弹

HL型-弹性柱销联轴
相关产品图
栏目说明
弹性柱销联轴器有多个非金属材料(比如尼龙)制成的柱销,放置于两半联轴器的孔中,以实现两轴的联接。
详细描述

    径向弹性柱销联轴器与弹性柱销联轴器的不同之处在于,它将若干个尼龙圆柱销向插入主、从动半联轴器凸缘端面上的半圆柱形槽组成的径向圆柱孔中,两半连轴器难过柱销传递转矩,由于柱销承面积大,因而承载能力高,可靠性好。为了防止其脱出,在柱销外端装有挡圆。这种联轴器具有一定的减振缓冲和补偿两轴相对位移的能力( x、 y=1mm, =0.35°-1),更换柱销时需不移动两半联轴器,工作环境温度为-35-85℃,其缺点上各柱销受力不均匀。

相关产品请参阅有:LT(原TL型)弹性套柱销联轴器|泵用弹性套柱销联轴器|FCL型弹性套柱销联轴器|LTZ(原TLL型)带制动轮弹性套柱销|ZL型弹性柱销齿式联轴器|ZLD型圆锥形轴孔弹性柱销齿式联轴|ZLL型-带制动轮弹性柱销齿式联轴

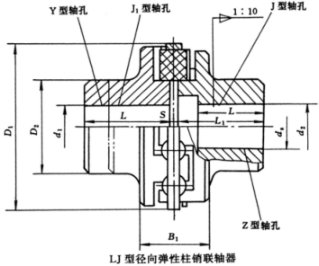

LJ型径向弹性柱销联轴器基本参数和主要尺寸(JB/T7849-95)/mm
型号
公称转
矩Tn/
N·m
许用转
速[n]/
r·min-1
轴孔直径
d1、d2、d3
轴孔长度
D1
D2
S
B1
转动惯
量I/
kg·m2
质量
m/kg
Y型
J1型
J、Z型
L
L1
L
LJ1
1250
5000
25、28
62
44
62
44
158
75
4
84
0.026
11.9
30、32、35、38
82
60
82
60
40、42、(45)、(48)
112
84
112
84
LJ2
2000
4400
30、32、35、38
82
60
82
60
178
85
4
88
0.051
19.3
40、42、45、48、(50)、(55)、(56)
112
84
112
84
LJ3
3150
4000
30、32、35、38
82
60
82
60
200
100
96
0.091
23.5
40、42、45、48、50、55、56
112
84
112
84
60、63、65
142
107
LJ4
4500
3500
30、32、35、38
82
60
82
60
224
120
100
0.166
31.4
40、42、45、48、50、55、56
112
84
112
84
60、63、65、70、71、75
142
107
142
107
LJ5
6300
3000
40、42、45、48、50、55、56
112
84
112
84
260
140
8
114
0.34
52.3
60、63、65、70、71、75
142
107
142
107
80、85、(90)、(95)
172
132
172
132
LJ6
12500
2600
50、55、56
112
84
112
84
320
170
118
0.8
79
60、63、65、70、71、75
142
107
142
107
80、85、90、95
172
132
172
132
100、110
212
167
212
167
LJ7
20000
2500
60、63、65、70、71、75
142
107
142
107
380
190
136
1.9
125
80、85、90、95
172
132
172
132
100、110、(120)
212
167
212
167
LJ8
31500
2300
70、71、75
142
107
142
107
420
220
142
3.1
171
80、85、90、95
172
132
172
132
100、110、120、125
212
167
212
167
130、140
252
202
252
202
LJ9
45000
2100
80、85、90、95
172
132
172
132
470
250
148
5.4
237
100、110、120、125
212
167
212
167
130、140、150
252
202
252
202
160
302
242
302
242
LJ10
63000
1900
90、95
172
132
172
132
530
230
168
9.4
328
100、110、120、125
212
167
212
167
130、140、150
252
202
252
202
160、170、(180)
302
242
302
242
LJ11
80000
1800
90、95
172
132
172
132
580
230
168
12.9
380
100、110、120、125
212
167
212
167
130、140、150
252
202
252
202
160、170、180
302
242
302
242
LJ12
100000
1700
110、120、125
212
167
212
167
630
310
172
18.9
480
130、140、150
252
202
252
202
160、170、180
302
242
302
242
190、200
352
282
352
282
LJ13
125000
1600
110、120、125
212
167
212
167
680
340
198
28
566
130、140、150
252
202
252
202
160、170、180
302
242
302
242
190、200、220
352
282
352
282
LJ14
160000
1500
130、140、150
252
202
252
202
740
370
202
42
777
160、170、180
302
242
302
242
190、200、220
352
282
352
282
240
410
330
LJ15
250000
1400
150
252
202
252
202
840
400
206
70
1030
160、170、180
302
242
302
242
190、200、220
352
282
352
282
240、250、260
410
330
LJ16
355000
1200
160、170、180
302
242
302
242
940
400
212
110
1240
190、200、220
352
282
352
282
240、250、260
410
330
    注:1.带( )孔径不适用于J、Z型轴孔。
        2.表中转动惯量和质量是按联轴器最大实体计算的近似值。
