JMⅡ型无沉孔基本型膜片联轴器

JMⅡ型无沉孔基本型膜片联轴器
相关产品

联轴器膜片

JMⅡ型无沉孔基本

JMⅡJ型接中间轴型

JN系列膜片联轴器

JT系列膜片联轴器

JM型膜片联轴器
相关产品图
栏目说明
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
详细描述

    JMⅡ型无沉孔基本型膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。
   JMⅡ型膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙, 不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是 大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。
河北京诚联轴器厂生产的膜片联轴器齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

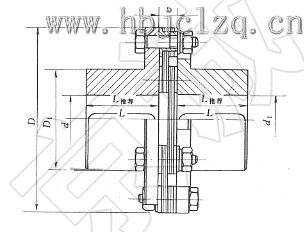

JMⅡ型膜片联轴器基本参数和主要尺寸 mm (JB/T 9147-1999)

型 号 公称转矩
Tn /N.m
瞬时最大转矩
Tmax
/N.m
最大转速
nmax
r/min
轴孔直径
d1,d2
轴孔长度 D D1 t 扭转刚度
×10
质量
Kg
转动惯量
kg.㎡
J1型Y型 L推荐
L
JMⅡ1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0.37 0.9 0.0005
JMⅡ2 63 100 9300 20-38 38-82 40 92 53 0.45 1.4 0.0011
JMⅡ3 100 200 8400 25-45 44-112 45 102 63 0.56 2.1 0.002
JMⅡ4 250 400 6700 30-55 60-112 55 128 77 11±0.3 0.81 4.2 0.006
JMⅡ5 500 800 5900 35-65 60-142 65 145 91 1.2 6.4 0.012
JMⅡ6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1.42 9.6 0.024
JMⅡ7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1.9 12.5 0.0365
JMⅡ8 1600 3150 4300 50-85 84-172 200 120 2.35 15.5 0.057
JMⅡ9 2500 4000 4200 55-85 84-172 205 20±0.4 2.7 16.5 0.065
JMⅡ10 3150 5000 4000 55-90 84-172 90 215 128 3.02 19.5 0.083
JMⅡ11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3.46 25 0.131
JMⅡ12 5000 8000 3400 60-100 107-212 250 145 3.67 30 0.174
JMⅡ13 6300 10000 3200 63-110 107-212 110 270 155 5.2 36 0.239
JMⅡ14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7.8 45 0.38
JMⅡ15 10000 16000 2700 70-125 107-212 125 320 176 8.43 55 0.5
JMⅡ16 12500 20000 2450 75-130 107-252 140 350 186 32±0.7 10.23 75 0.85
JMⅡ17 16000 25000 2300 80-140 132-252 145 370 203 10.97 85 1.1
JMⅡ18 20000 31500 2150 90-160 132-302 165 400 230 13.07 115 1.65
JMⅡ19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14.26 150 2.69
JMⅡ20 31500 50000 1850 110-180 167-302 185 460 260 22.13 170 3.28
JMⅡ21 35500 56000 1800 120-200 167-282 200 480 280 23.7 200 4.28
JMⅡ22 40000 63000 1700 130-200 202-352 210 500 295 24.6 230 5.18
JMⅡ23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29.71 275 7.7
JMⅡ24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32.64 380 9.3
JMⅡ25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37.69 410 15.3
JMⅡ26 90000 140000 1300 180-260 242-410 275 660 385 50.43 510 20.9
JMⅡ27 112000 180000 1200 190-280 282-470 295 720 410 60±1.4 71.51 620 32.4
JMⅡ28 140000 200000 1150 220-300 282-470 300 740 420 93.37 680 36
JMⅡ29 160000 224000 1100 240-320 330-470 320 770 450 114.53 780 43.9
JMⅡ30 180000 280000 1050 250-340 330-550 350 820 490 130.76 950 60.5
