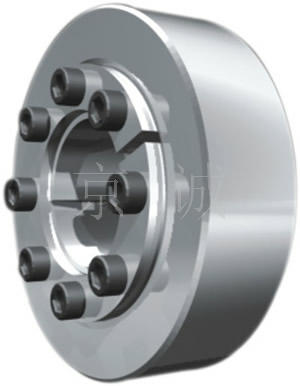

Z15胀紧联接套系列

Z15胀紧联接套系列
相关产品

Z20胀紧联接套系列

Z19B胀接联接套系

Z19A胀紧联接套系

Z18胀紧联接套系列

Z17B胀紧联接套系

Z17A胀紧联接套系

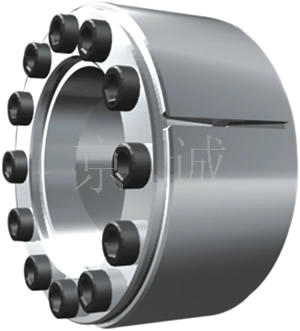

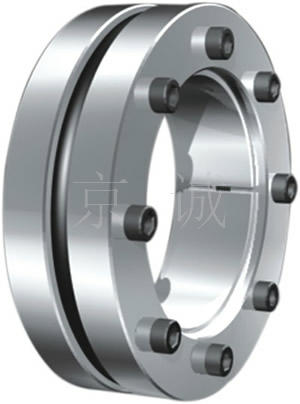

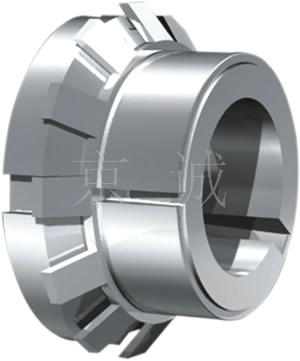

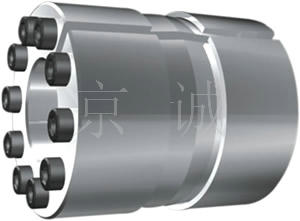

相关产品图
栏目说明
胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。
详细描述
Z15型胀紧联接套的基本尺寸 (按JB/T 7934-1999生产)
标记示例:
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

基 本 尺 寸 螺钉 额定负荷 螺钉的拧紧
力 矩
MA
N·m
重量 Kg
d D L L1 d1 n 轴向力
F1
KN
转 矩
M1
KN·m
10 20 13 15.5 M2.5X12 4 14.1 2900 0.85 0.019
11 22 13 15.5 M2.5X12 4 15.3 2900 0.85 0.022
12 22 13 15.5 M2.5X12 4 17.1 2900 0.85 0.024
14 26 13 20 M3X16 4 31 4380 0.68 0.039
15 32 17 20 M3X16 4 32.5 7700 0.68 0.044
16 35 17 2021 M4X16 4 61 7700 3.5 0.068
17 35 17 25 M4X20 4 63 7700 3.5 0.090
18 35 21 25 M4X20 4 68 7700 3.5 0.090
19 38 21 25 M4X20 4 72 12600 6.6 0.098
20 40 21 25 M4X20 4 126 17900 6.6 0.12
22 47 21 26 M5X20 4 135 17900 11.8 0.13
24 47 21 26 M5X20 4 207 17900 11.8 0.20
25 50 21 32 M6X25 6 216 26120 11.8 0.22
28 55 26 32 M6X25 6 365 26120 11.8 0.24
30 60 26 32 M6X25 6 387 26120 11.8 0.26
32 65 26 32 M6X25 6 421 26120 11.8 0.27
35 65 31 32 M6X25 8 633 26120 11.8 0.37
38 75 31 27 M6X25 8 667 34990 11.8 0.41
40 75 31 27 M6X30 8 696 34990 11.8 0.42
42 75 36 27 M8X35 6 1011 48000 28.6 0.63
45 75 36 44 M8X35 6 1095 48000 28.6 0.70
48 80 36 44 M8X35 8 1560 64270 28.6 0.71
50 80 36 44 M8X35 8 1610 64270 28.6 0.73
