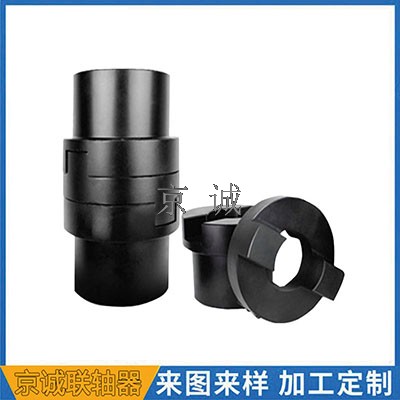

SL十字滑块联轴器

SL十字滑块联轴器
相关产品

SL十字滑块联轴器

WH型滑块联轴器
相关产品图
栏目说明
滑块联轴器由两个端面开有径向凹槽的半联轴器和中间滑块组成,中间滑块分别嵌入两个半联轴器中,构成移动副。
详细描述

SL十字滑块联轴器又名金属滑块联轴器,有两个端面开有径向凹槽的半联轴器和两端各具有凸榫的中间滑块组成,中间滑块两端得凸榫相互垂直,分别嵌装再两个半联轴器的凹槽中,构成移动副,如果量轴线不同心或偏斜,运动时滑块将在凹槽中滑动,因此凹槽和滑块的工作面要加润滑剂,若两轴不同心,当转速较高时,由于滑块的偏心将会产生很大的离心力磨损,并给轴和轴带来附加载荷因此只适用于低速、传递载荷大的场合。

WH型-滑块连轴器 (JB/ZQ 4384-97 代替JB/ZQ 4384-86原称KL)
该联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。
许用补偿量:轴向△ x=1~2mm , 径向△ y ≤ 0.04d(d为轴径),角向△α≤ 40 ′转速一般不超过300r/min。

微型滑块联轴器:夹紧螺丝固定式十字滑块联轴器|定位螺丝固定式十字滑块联轴器

SL十字滑块联轴器 (Q/JL03-2001)基本参数:




规格
公称转矩
Tn(N·M)
许用转速
[n]r/min
轴孔直径
d
D
D1
L
H
S
转动惯量
(kg.m 2 )
重量
(kg)
SL70
120
250
15~18
70
32
42
14
0.5
0.002
1.5
SL90
250
250
20~30
90
45
52
14
0.008
2.6
SL100
500
250
36~40
100
60
70
19
0.026
5.5
SL130
800
250
45~50
130
80
90
19
0.07
10
SL150
1250
250
55~60
150
95
112
19
0.14
15.5
SL170
2000
250
65~70
170
105
125
24
0.25
22.4
SL190
3200
250
75~80
190
110
140
29
0.5
31.5
SL210
5000
250
85~90
210
130
160
33
1.0
0.9
45
SL240
8000
250
95~100
240
140
180
33
1.6
59.5
SL260
9000
250
100~110
260
160
190
33
2
76
SL280
10000
100
110~120
280
170
200
33
3
94.3
SL300
13000
100
120~130
300
180
210
43
4.3
111
SL320
16000
100
130~140
320
190
220
43
5.7
129
SL340
20000
100
150
340
210
250
48
8.4
162
SL360
32500
100
160
360
240
280
48
19.2
258
SL400
38700
80
170
400
260
300
48
26.1
305
SL460
63000
70
200
460
300
350
58
62.9
560
