SWC-WH无伸缩焊接式联轴器

SWC-WH无伸缩焊接式联轴器
相关产品

WSS可伸缩型万向联

SWP-G型-无伸缩短

SWP-E型-无伸缩短

SWP-D型-无伸缩短

SWP-C型-无伸缩短

SWP-B型-伸缩短型
相关产品图
栏目说明
详细描述

SWC-WH型十字轴式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

SWC-WH型十字轴式万向联轴器的主要特点为:
1.具有较大的角度补偿能力。轴线折角,SWC-WH型轴线折角可达15度~25度。
2.结构紧凑合理。SWC型采用整体式叉头,使运载更具可靠性。
3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩更大,此对回转直径受限制的机械设备,其配套范围更具优越性。
4.传动效率高。其传动效率达98-99.8%,用于大功率传动,节能效果明显。
5.运载平稳,噪声低,装拆维护方便。

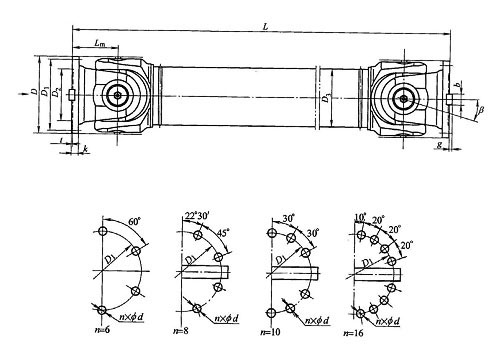

SWC-WH无伸缩焊接式联轴器基本参数:

型号

回转
直径
D
mm

公称
扭矩
Tn
(KN.m)

疲劳
扭矩
Tf
(KN.m)

轴线
折角

<β

尺 寸(mm

转动惯量 I
(㎏.㎡)

重量 G
(㎏)

Lmin

D1
(js11)

D
(H7)

D3

Lm

n-d

k

t

B
(h9)

g

Lmin

增长
100mm

Lmin

增长
100mm

SWC100WH

100

1.25

0.63

25°

243

84

57

60

55

6-9

7

2.5





0.0039

0.00019

4.5

0.35

SWC120WH

120

2.5

1.25

25°

307

102

75

70

65

8-11

8

2.5





0.0096

0.00044

7.7

0.55

SWC150WH

150

5

25

25°

350

130

90

89

80

8-13

10

3.0





0.371

0.00157

18

24.5

SWC180WH

180

12.5

6.3

25°

180

155

105

114

110

8-17

17

5.0





0.1500

0.0070

48

2.8

SWC225WH

225

40

20

15°

520

196

135

152

120

8-17

20

5.0

32

9.0

0.3650

0.0234

78

4.9

SWC250WH

250

63

31.5

15°

620

218

150

168

140

8-19

25

6.0

40

12.5

0.8170

0.0277

124

5.3

SWC285WH

285

90

45

15°

720

245

170

194

160

8-21

27

7.0

40

15.0

1.7560

0.0510

185

6.3

SWC315WH

315

125

63

15°

805

280

185

219

219

10-23

32

8.0

40

15.0

2.8930

0.0795

262

8.0

SWC350WH

350

180

90

15°

875

310

210

267

194

10-23

35

8.0

50

16.0

5.0130

0.2219

374

15.0

SWC390WH

390

250

125

15°

955

345

235

267

215

10-25

40

8.0

70

18.0

8.4060

0.2219

506

15.0

SWC440WH

440

355

180

15°

1155

390

255

325

260

16-28

42

10.0

80

20.0

15.790

0.4744

790

21.7

SWC490WH

490

500

250

15°

1205

435

275

325

270

16-31

47

12.0

90

22.5

26.540

0.4744

1014

21.7

SWC550WH

550

710

355

15°

1355

492

320

426

325

16-31

50

12.0

100

22.5

48.320

1.3570

1526

34.0
