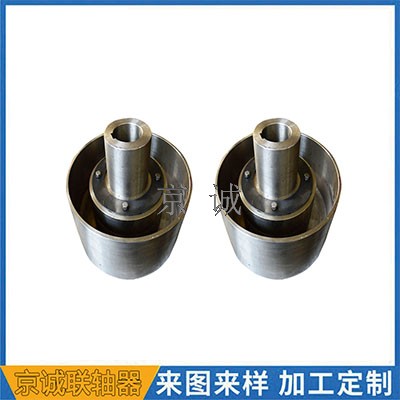

ZLL型-带制动轮弹性柱销齿式联轴器

ZLL型-带制动轮弹性柱销齿式联轴器
相关产品

ZLD型圆锥形轴孔弹

ZLL型-带制动轮弹

ZL型弹性柱销齿式
相关产品图
栏目说明
弹性柱销齿式联轴器由两个半联轴器、一个外套和若干个非金属弹性柱销等组成。将柱插入由半联轴器的圆弧齿和外环上的内圆弧齿形成的对合孔中,以实现两半联轴器的连接。
详细描述

弹性柱销齿式联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接,该联轴器具有以下特点:
(1)传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器。
(2)与齿式联轴器相比,弹性柱销齿式连轴器结构简单,组成零件较少,制造较方便,不用齿轮加工机床。
(3)弹性柱销齿式连轴器维修方便,寿命较长,拆下档板即可更换尼龙柱销。
(4)弹性柱销齿式连轴器尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。
(5)弹性柱销齿式连轴器的减振动能差,噪声较大。
弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要求和噪声需要严加控制的工作部位。

其它同类弹性柱销联轴器产品有:LT(原TL型)弹性套柱销联轴器|泵用弹性套柱销联轴器|FCL型弹性套柱销联轴器|LTZ(原TLL型)带制动轮弹性套柱销|HL型-弹性柱销联轴器|HLL型-带制动轮弹性柱销联轴器

LZZ型(原ZLL型)-带制动轮弹性柱销齿式联轴器(GB5015-2003)

ZLL型-带制动轮弹性柱销齿式联轴器器基本参数和主要尺寸


型号

公称扭矩
Tn(N.m)

许用转速
[n]r/min

轴孔直径

轴孔配合长度

 D0

D

B

S

转动惯量
Kg.m2

质量m Kg

Y型

J1型

 d1

 d2

L

L1

ZLL1

250

4000

16 18 19

16 18 19

42

30

 160

98

68

3.5

0.022

7

20 22 24

20 22 24

52

38

25 28

25 28

62

44

30 32 35 38

30 32

82

60

ZLL2

630

3800

25 28

25 28

62

44

 200

124

85

5

0.063

12.6

30 32 35 38

30 32 35 38

82

60

40 42 45 48

40 42

112

84

ZLL3

1600

3000

40 42 45 48 50 55 56

40 42 45 48 50 55 56

112

84

 250

166

105

5

0.24

30.4

60 63 65 70

 60

142

107

ZLL4

 4000

  2400

50 55 56

50 55 56

112

84

 315

 214

132

 5

 0.65

52.4

60 63 65 70 71 75

60 63 65 70 71 75

142

107

80 85 90

80

172

132

ZLL5

6300

1900

60 63 65

60 63 65

142

107

 400

240

168

7

1.63

81.3

70 71 75

70 71 75

80 85 90 95

80 85 90 95

172

132

ZLL6

10000

1500

70 71 75

70 71 75

142

107

 500

280

210

7

4.4

139.8

80 85 90 95

80 85 90 95

172

132

100 110 120

100 110 120

212

167

ZLL7

16000

1200

80 85 90 95

80 85 90 95

172

132

 630

330

265

9

12.8

257

100 110 120 125

100 110 120 125

212

167

130

130

252

202

ZLL8

25000

1050

90 95

90 95

172

132

 710

370

298

9

20.9

331

100 110 120 125

100 110 120 125

212

167

130 140 150

130 140 150

252

202

160 170 180



302

242

ZLL9

31500

950

100 110 120 125

100 110 120 125

212

167

 800

384

335

11

33.5

424

130 140 150

130 140 150

252

202

160 170

160 170

302

242
