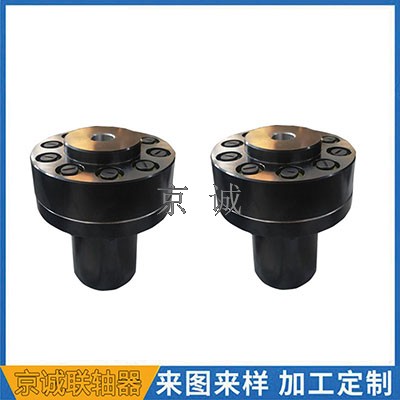

ZLD型圆锥形轴孔弹性柱销齿式联轴器

ZLD型圆锥形轴孔弹性柱销齿式联轴器
相关产品

ZLD型圆锥形轴孔弹

ZLL型-带制动轮弹

ZL型弹性柱销齿式
相关产品图
栏目说明
弹性柱销齿式联轴器由两个半联轴器、一个外套和若干个非金属弹性柱销等组成。将柱插入由半联轴器的圆弧齿和外环上的内圆弧齿形成的对合孔中,以实现两半联轴器的连接。
详细描述

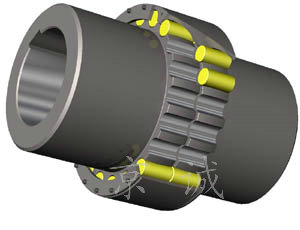

弹性柱销齿式联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接,该联轴器具有以下特点:
(1)传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器
(2)与齿式联轴器相比,弹性柱销齿式连轴器结构简单,组成零件较少,制造较方便,不用齿轮加工机床。
(3)维修方便,寿命较长,拆下档板即可更换尼龙柱销。
(4)弹性柱销齿式连轴器的尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。
(5)弹性柱销齿式连轴器的减振动能差,噪声较大。
弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要求和噪声需要严加控制的工作部位。

其它同类联轴器产品有:LT(原TL型)弹性套柱销联轴器|泵用弹性套柱销联轴器|FCL型弹性套柱销联轴器|LTZ(原TLL型)带制动轮弹性套柱销|HL型-弹性柱销联轴器|HLL型-带制动轮弹性柱销联轴器



ZLD型-圆锥形轴孔弹性柱销齿式联轴器基本参数和主要尺寸



型号

公称扭矩Tn(N.m)

许用转速[n]r/min

轴孔直径d1 d2

轴孔配合长度

D

B

S

转动惯量Kg.m2

质量m Kg

Y型

J1、Z1型

L

L1

ZLD1

100

4000

12 14

32

27

76

52

9

0.0007

0.73

16 18

42

30

19

20 22

52

38

54

11

24

ZLD2

250

4000

16 18

42

30

90

60

7

0.004

3.9

19

20 22

52

38

62

9

24

25 28

62

44

66

13

30 32

82

60

70

17

ZLD3

630

4000

25 28

62

44

118

85

11

0.015

8.6

30 32

82

60

89

15

35 38

40 42

112

84

95

21

ZLD4

1600

4000

40 42

112

84

158

115

21

0.057

18.1

45 48

50 55

56

60

142

107

122

28

ZLD5

4000

4000

50 55

112

84

192

115

21

0.14

29.2

56

60 63

142

107

112

28

65 70

71 75

80

172

132

127

33

ZLD6

6300

3300

60 63

142

107

230

144

30

0.31

47.2

65 70

71 75

80 85

172

132

149

35

90 95

ZLD7

10000

2900

70 71

142

107

260

146

30

0.62

73

75

80 85

172

132

151

35

90 95

100 110

212

167

156

40

ZLD8

16000

2500

80 85

172

132

300

167

34

1.29

115

90 95

100 110

212

167

172

39

120 125

130

252

202

177

44

ZLD9

25000

2300

90 95

172

132

335

187

34

2.1

151

100 110

212

167

192

39

120 125

130 140

252

202

197

44

150

ZLD10

31500

2100

100 110

212

167

355

194

41

3.1

196

120 125

130 140

252

202

199

46

150

160 170

302

242

209

56

ZLD11

40000

2000

110 120

212

167

380

214

41

4.3

237

125

130 140

252

202

219

46

150

160 170

302

242

229

56

180

ZLD12

63000

1700

130 140

252

202

445

231

48

9.9

399

150

160 170

302

242

241

58

180

190 200

352

282

251

68

ZLD13

100000

1500

150

252

202

515

262

44

16.6

502

160 170

302

242

272

54

180

190 200

352

282

282

64
