LTZ(原TLL型)带制动轮弹性套柱销联轴器

LTZ(原TLL型)带制动轮弹性套柱销联轴器
相关产品

LTZ(原TLL型)带制

FCL型弹性套柱销联

LT(原TL型)弹性套
相关产品图
栏目说明
详细描述

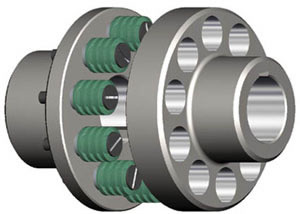

     弹性套柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销,装在两半连轴器凸缘孔中,以实现两半连轴器的联接。弹性套柱销联轴器曾经是我国应用最广泛的联轴器,早在20世纪50年代末期即已制订为机械部标准, JB08 — 60弹性圈柱销联轴器,是我国第一个部标准联轴器。弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,更换弹性套方便,不用移动半联轴器,具有一定补偿两轴相对偏移和减振缓冲性能。 弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以弹性套柱销联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性 较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不 大、对减振要求不高的中小功率轴系传动。

其它同类产品有: HLL型-带制动轮弹性柱销联轴器|HL型-弹性柱销联轴器|ZL型弹性柱销齿式联轴器|ZLD型圆锥形轴孔弹性柱销齿式联轴|ZLL型-带制动轮弹性柱销齿式联轴

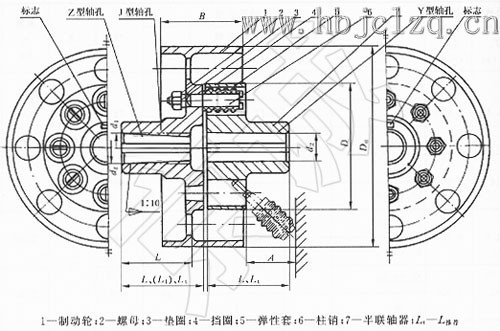

 LTZ(原TLL型)弹性套柱销联轴器(GB4323-2002代替GB4323-1984)

LTZ(原TLL型)弹性套柱销联轴器基本性能参数和主要尺寸

型号

公称扭矩Tn(N.m)

许用转速[n](r/min)

轴孔直径d1 d2 dz

轴孔配合长度

D0

D

B

S

A

重量Kg

转动惯量Kg.m2

Y型

J、J1、Z型

L

L1

L

TLL1

125

3800

25 28

62

44

62

200

130

85

5

45

8.3

0.05

30 32

82

60

82

35

TLL2

250

3000

32 35

250

160

105

5

15.3

0.15

38

40 42

112

84

112

TLL3

500

2400

40 42

315

190

132

6

30.0

0.45

45 48

TLL4

710

2400

45 48

224

6

65

39.6

0.50

50 55

56

60 63

142

107

142

TLL5

1000

2400

50 55

112

84

315

250

168

6

65

47.0

1.26

56

60 63

142

107

142

65 70

TLL6

2000

1900

63 65

400

315

8

80

92.6

1.63

70 71

75

80 85

172

132

172

90 95

TLL7

4000

1500

80 85

500

400

210

10

100

127.3

4.04

90 95

100 110

212

167

212

TLL8

8000

1200

100 110

120 125

630

475

265

12

130

304.3

15.00

130

252

202

252

TLL9

16000

1000

120 125

212

167

212

710

600

298

14

180

576.8

33.00
