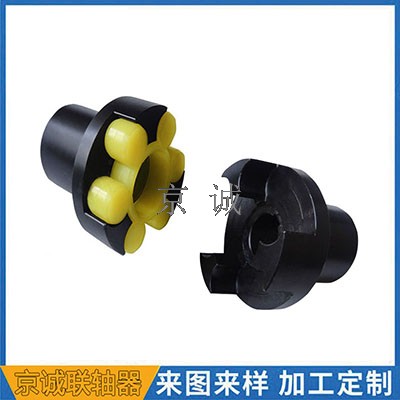

LM(ML)系列梅花形弹性联轴器

LM(ML)系列梅花形弹性联轴器
相关产品

LM(ML)系列梅花形

夹紧式花键梅花型

LMZ-Ⅱ(MLL-Ⅱ)型

LMZ-I型分体式制动

LMS(MLS)型双法兰

LMD(MLZ)系列梅花
相关产品图
栏目说明
梅花联轴器由两个带有爪形的联轴器和梅花状的弹性垫组成,梅花垫放置于两个爪形联轴器之间,以实现两半联轴器的联接。
详细描述
1.ML(LM)系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作环境温度 -35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。

3.与其它联轴器相比,梅花形弹性联轴器具有以下特点:

(1)工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。

(2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。

(3)具有较大的轴向、径向和角向补偿能力。

(4)高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。

(5)联轴器无需润滑,维护工作量少,可连续长期运行。

微型梅花联轴器:夹紧螺丝固定型梅花联轴器|定位螺丝固定型梅花联轴器

LM(ML)系列梅花形弹性联轴器基本参数:



公称扭矩 Tn (N.M) 许用转速n (r/min) 轴孔直径 d1 d2 dz 轴孔长度 L0 D D1 弹性件 型号 转动惯量I (Kg.m2 ) 质量 m Kg
弹性硬件(HA)
a b c Y型 Z、J型
≥75 ≥85 ≥94 L L1
ML1 16 25 45 11500 15300 12 14 32 27 80 50 40
MT1 -a -b -c
0.014 0.66
16 18 19 42 30 100
20 22 24 52 38 120
ML2 63 100 200 8200 109 20 22 24 52 38 127 70 50
MT2 -a -b -c
0.075 1.55
25 28 62 44 147
30 32 82 60 187
ML3 90 140 280 6700 9000 22 24 52 38 128 85 60
MT3 -a -b -c
0.178 2.5
25 28 62 44 148
30 32 35 38 82 60 188
ML4 140 250 400 5500 7300 25 28 62 44 151 105 65
MT4 -a -b -c
0.412 4.3
30 32 82 60 191
35 38
40 42 112 84 251
ML5 250 400 710 4600 6100 30 32 35 38 82 60 197 125 75
MT5 -a -b -c
0.73 6.2
40 42 45 48 112 84 257
ML6 400 630 1120 4000 5300 35*38* 82 60 203 145 85
MT6 -a -b -c
1.85 8.6
40*42* 112 107 263
45 48 50 55
ML7 710 1120 2240 3400 4500 45*48*50*55* 112 84 265 170 100
MT7 -a -b -c
3.88 14.0
60 63 65 142 107 325
ML8 1120 1800 3550 2900 3800 50*55* 112 84 272 200 120
MT8 -a -b -c
9.22 25.7
60 63 65 142 107 332
70 71 75
ML9 1800 2800 5600 2500 3300 60*63*65* 142 107 334 320 150
MT9 -a -b -c
18.95 41.0
70 71 75
80 85 90 95 172 132 394
ML10 2800 4500 9000 2200 2900 70*71*75* 142 107 344 260 180
MT10 -a -b -c
39.68 59.0
80 85*90 95 172 132 404
100 110 212 167 484
ML11 4000 6300 12500 1900 2500 80*85*90*95* 172 132 411 300 200
MT11 -a -b -c
73.43 87.0
100 110 120 212 167 491
ML12 7100 11200 20000 1600 2100 90*95* 172 132 417 360 215
MT12 -a -b -c
178.45 140
100*110*120*125* 212 167 497
130 252 202 577
ML13 8000 12500 25000 1400 1900 100*110*120*125* 212 167 497 400 225
MT13 -a -b -c
208.75 160
130*140* 252 202 577
