NL内齿圈联轴器

NL内齿圈联轴器
相关产品

NGCL型带制动轮鼓

DC系列卷筒用鼓形

TGL系列鼓形齿联轴

NL内齿圈联轴器

WGT型—接中间套鼓

WGⅡ型鼓型齿式联
相关产品图
栏目说明
齿式联轴器由齿数相同的内齿圈和外齿组成,由于内齿和外齿有很大的间隙,故允许联接的联传动轴系有较大的位移,并能承受较大的载荷。
详细描述

该内齿型联轴器用于轴间的旋转传动,允许有全套的轴,径向位移,我厂生产的内齿型弹性联轴器具有设计精密、结构简单,拆装容易,操作方便,维护简便,寿命长,噪音低,成本低,个传动功率损失小等诸多优点。    弹性联轴器轴孔型式有圆柱型(Y)和短圆柱型(J).联轴器键槽按国家标准GB3852-83(联轴器轴孔和键槽型式尺寸)的规定加工。该内齿型联轴器工作温度-20°—70°C。联轴器材料采用铸铁HT20—40精密铸造和增强注塑尼龙(尼龙66)等,经特殊工业处理。    本厂生产的十个系列内齿形弹性联轴器广泛用于锻压、建筑、矿山、塑料、食品、工程、石油、化工、机床、船舶、皮革、纺织、风机、水泵等行业机械的传动。该内齿型弹性联轴器使用效果明显优于其他结构的联轴器。

NL内齿型弹性联轴器技术参数

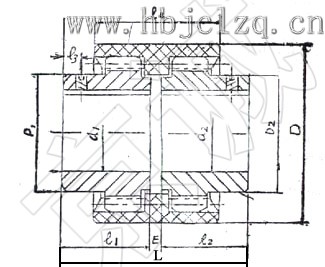

联轴器型号 公称 扭矩 n.m 许用转速 r/min 内齿型弹性联轴器主要尺寸 该弹性联轴器最大尺寸偏差
联轴器轴孔直径 d 1  d 2 联轴器 轴孔长度 L 1  L 2 L D D1 D2 E H 轴向 mm 径向 mm 角度
NL1 40 6000 5—12 14—32 NL内齿型弹性联轴器按用户需求 40 26 4 34 2 ±0.3
NL2 100 6000 12—22 20—45 52 36 4 40 2 ±0.4
NL3 160 6000 20—28 20—60 66 44 4 46 2 ±0.4
NL4 250 6000 28—38 25—80 83 58 4 48 2 ±0.4
NL5 315 5000 32—42 30—110 93 68 4 50 3 ±0.4
NL6 400 5000 40—48 40—110 100 68 4 52 3 ±0.4
NL7 630 3600 45—55 45—110 115 80 4 60 3 ±0.6
NL8 1250 3600 48—65 50—140 140 96 4 72 3 ±0.6
NL9 2000 2000 60—80 60—170 175 124 6 83 4 ±0.7
NL10 3150 1800 70—100 70—210 220 157 8 110 4 ±0.7
