CL型齿式联轴器

CL型齿式联轴器
相关产品

NGCL型带制动轮鼓

DC系列卷筒用鼓形

TGL系列鼓形齿联轴

NL内齿圈联轴器

WGT型—接中间套鼓

WGⅡ型鼓型齿式联
相关产品图
栏目说明
齿式联轴器由齿数相同的内齿圈和外齿组成,由于内齿和外齿有很大的间隙,故允许联接的联传动轴系有较大的位移,并能承受较大的载荷。
详细描述

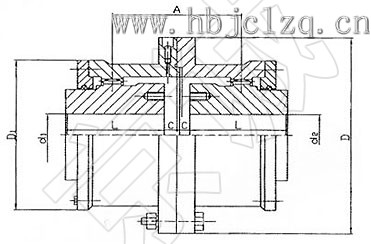

齿式联轴器属于可移式刚性联轴器,由两个有内齿的外壳和两个外齿的套筒所组成,套筒和轴用键联接,两个外壳用螺栓联成一体,外壳和套筒之间设有密封圈。内齿轮齿数和外齿轮齿数相等,通常采用压力角为20°的渐开线齿廓。工作时靠啮合的轮齿传递扭矩。由于轮齿之间留有较大的间隙,所以能补偿两轴的不同心和偏斜,为了减少轮齿的磨损和相对位移的摩擦阻力,,在内部注入润滑油。齿式联轴器的角位移允许在30′。齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、传递扭矩大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行 业、也适用于石油、化工、通用机械等各类重型机械的轴系传动。

相关文章见:国产齿式联轴器在水泥磨中的使用 齿式联轴器不对中故障的虚拟仿真 鼓形齿式联轴器介绍
