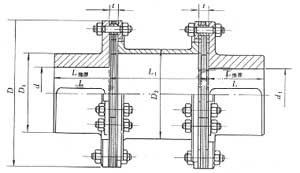

JMⅡJ型接中间轴型膜片联轴器

JMⅡJ型接中间轴型膜片联轴器
相关产品

联轴器膜片

JMⅡ型无沉孔基本

JMⅡJ型接中间轴型

JN系列膜片联轴器

JT系列膜片联轴器

JM型膜片联轴器
相关产品图
栏目说明
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
详细描述

JMⅡJ型接中间轴型膜片联轴器的基本结构是由几组膜片(不锈钢薄扳)和两半联轴器用螺栓交错联接而成,每组膜片由数片叠集而成,膜片主要分为连杆式和的整体式两种形式。
JMⅡJ型接中间轴型膜片联轴器的基本原理是靠膜片的三维变形来补偿所联两轴的各种不对中性,因此该弹性膜片联轴器是一种优秀的的金属弹性元件挠性联轴器,其优点是:不需要润滑,便于维护,结构简单,体积小,强度高,使用寿命长,没有旋转间隙, 不锈钢的膜片不受温度和油污影响,具有耐酸碱、耐高温,防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系联接,广泛用于各种机械装置的轴系传动,如水泵(尤其是 大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已非常普遍。
金属膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,维修方便,成本低廉,可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。膜片联轴器是很有发展前景的联轴器之一 。

JMⅡJ型接中间轴型膜片联轴器 (JB/T 9147-1999)





型号 公称扭
矩N.m
瞬时最大转矩N.m 最大转速r/min 轴孔直径
d 1 、d 2
轴孔长度 mm D
mm
D1
mm
D2
mm
重量 kg 转动

惯量

kg.m 2

J 1 型 Y型 L(推荐 )
L L L1
min质量
每增加1m
JMⅡJ1 63 100 9300 20、22、24 38 52 40 92 70 8±0.2 2 4.1 0.002
25、28 44 62
30、32、35、38 60 82
JMⅡJ2 100 200 8400 25、28 44 62 45 102 80 8±0.2 2.9 4.1 0.003
30、32、35、38 60 82
40、42、45 84 112
JMⅡJ3 250 400 6700 30、32、35、38 60 82 55 128 96 11±0.2 5.7 8 0.009
40、42、45、48、55 84 112
JMⅡJ4 500 800 5900 35、38 60 82 65 145 116 11±0.3 8.5 8 0.017
40、42、45、48、55、56 84 112
60、63、65 107 142
JMⅡJ5 800 1250 5100 40、42、45、48、55、56 84 112 75 168 136 14±0.3 12.5 12 0.034
60、63、65、70、71、75 107 142
JMⅡJ6 1250 2000 4750 45、48、55、56 84 112 80 180 140 15±0.4 16.5 12 0.053
60、63、65、70、71、75 107 142
80 132 172
JMⅡJ7 2000 3150 4300 50、55、56 84 112 80 200 140 15±0.4 21 19 0.082
60、63、65、70、71、75 107 142
80、85 132 172
JMⅡJ8 2500 4000 4200 55、56 84 112 80 205 140 20±0.4 23 19 0.092
60、63、65、70、71、75 107 142
80、85 132 172
JMⅡJ9 3150 5000 4000 55、56 84 112 90 215 160 20±0.4 27 21 0.117
60、63、65、70、71、75 107 142
80、85、90 132 172
JMⅡJ10 4000 6300 3650 60、63、65、70、71、75 107 142 100 235 170 23±0.5 36 21 0.191
80、85、90、95 132 172
JMⅡJ11 5000 8000 3400 60、63、65、70、71、75 107 142 100 250 170 23±0.5 42 26 0.252
80、85、90、95 132 172
100 167 142
JMⅡJ12 6300 10000 3200 60、63、65、70、71、75 107 172 110 270 190 23±0.5 50 26 0.349
80、85、90、95 132 172
100、110 167 212
JMⅡJ13 8000 12500 2850 65、70、71、75 107 142 115 300 200 27±0.6 66 47 0.56
80、85、90、95 132 172
100、110 167 212
JMⅡJ14 10000 16000 2700 70、71、75 107 142 125 320 220 27±0.6 78 47 0.75
80、85、90、95 132 172
100、110、120、125 167 212
JMⅡJ15 12500 20000 2450 75 107 142 140 350 240 32±0.7 110 51 1.26
80、85、90、95 132 172
100、110、120、125 167 212
130 202 142
JMⅡJ16 16000 25000 2300 90、95 132 172 145 370 250 32±0.7 125 72 1.63
100、110、120、125 167 212
130、140 202 252
JMⅡJ17 20000 31500 2150 90、95 132 172 165 400 290 32±0.7 160 72 2.45
100、110、120、125 167 212
130、140、150 202 252
160 242 172
JMⅡJ18 25000 40000 1950 100、110、120、125 167 212 175 440 300 38±0.9 220 72 3.99
130、140、150 202 252
160、170、180 242 302
JMⅡJ19 31500 50000 1850 120、125 167 212 185 460 320 38±0.9 245 89 4.98
130、140、150 202 252
160、170、180 242 302
JMⅡJ20 35500 56000 1800 120、125 167 212 200 480 350 38±0.9 275 89 6028
130、140、150 202 252
160、170、180 242 302
190、200 282 352
JMⅡJ21 40000 63000 1700 120、125 167 212 210 500 370 38±0.5 320 89 7.68
130、140、150 202 252
160、170、180 242 302
190、200 282 352
JMⅡJ22 50000 80000 1600 140、150 202 252 220 540 380 44±0.1 400 110 11.6
160、170、180 242 302
190、200、220 282 352
JMⅡJ23 63000 100000 1450 140、150 202 252 240 600 410 50±0.1 560 145 19.8
160、170、180 242 302
190、200、220 282 352
240 330 410
JMⅡJ24 80000 125000 1400 160、170、180 242 302 255 620 440 50±0.1 620 145 23.6
190、200、220 282 352
240、250 330 410
JMⅡJ25 90000 140000 1300 180 242 302 275 660 480 50±0.1 740 145 31.9
190、200、220 282 352
240、250、260 330 410
280 380 470
JMⅡJ26 112000 180000 1200 180 242 302 295 720 510 60±1.4 970 190 50.4
190、200、220 282 352
240、250、260 330 410
280、300 380 470
JMⅡJ27 140000 200000 1150 220 282 352 300 740 520 60±1.4 1050 190 57
240、250、260 330 410
280、300 380 470
JMⅡJ28 160000 224000 1100 240、250、260 330 410 320 770 560 60±1.4 1200 215 69.4
280、300 380 470
JMⅡJ29 180000 280000 1050 250、260 330 410 350 820 600 60±1.4 1400 215 95.5
280、300、320 380 470
340 450 550
JMⅡJ30 280000 450000 1000 280、300、320 380 470 350 875 620 50±1.6 1400 235 96.5
340、360 450 550 109.5
JMⅡJ31 400000 630000 930 300、320 380 470 350 935 630 60±1 1800 290 142
340、360、380 450 550 152
400 540 650 162
JMⅡJ32 450000 710000 880 320 380 470 380 1030 690 60±1 2250 330 194
340、360、380 450 550 224
400、420 540 650 240
JMⅡJ33 560000 900000 820 360、380 450 550 400 1080 726 66±2.2 2750 390 271
400、420、440、450、460 540 650 325
JMⅡJ34 1000000 1600000 740 400、420、440、450、460 540 650 460 1160 836 70±2.3 3500 450 387
460、480、500 540 650 465
JMⅡJ35 1400000 2240000 680 440、450、460、480、500 540 650 520 1290 946 82±2.6 5000 570 750
530、560 680 800 810
JMⅡJ36 2000000 3150000 620 480、500 540 650 570 1410 1040 92±2.8 6600 710 1050
530、560、600 680 800 1290
JMⅡJ37 2800000 4000000 570 450、460、480、500 540 640 610 1530 1100 105±3 8400 880 1630
530、560、600、630 680 800 1950
JMⅡJ38 4000000 6000000 520 560、600、630 680 800 670 1670 1210 115±3.7 11000 1050 2670
670、710 780 - 3030
JMⅡJ39 5000000 8000000 480 600、630 680 800 730 1830 1320 125±3.7 14500 1350 4060
670、710、750 780 4800
JMⅡJ40 6300000 10000000 430 670、710、750 780 - 800 2000 1450 130±4 19000 1600 6600
800、850 880 - 7500
JMⅡJ41 8000000 12500000 400 750 780 - 800 2200 1600 140±4.4 25000 1850 10400
800、850 880 - 11900
JMⅡJ42 10000000 16000000 350 800、850 880 - 960 2400 1760 140±4.4 32000 2100 15200
900、950 980 - 17400
