弹性杆联轴器介绍

作者:admin    文章来源:本站原创    点击数:    更新时间:2010-04-15

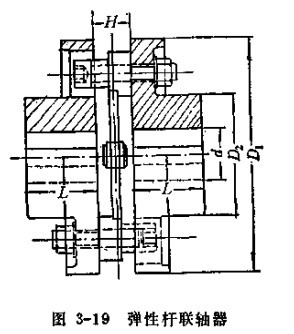

 弹性杆联轴器又称固定键弹性杆联轴器又称固定键联轴器,其结构如图3-19所示。

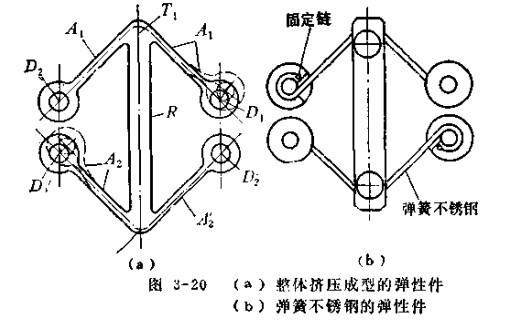

联轴器的弹性元件是金属的。图3-20(a)为整体挤压成型的弹性体,弹性体由中间的刚性直臂R,弹性臂A1、A1'、A2、A2'组成,臂的节点D1、D1'、D2、D2'分别与两半联轴器固定联接,整体挤压成型的弹性件价格便宜,,其结构如图3-19所示。联轴器的弹性元件是金属的。



图3-20(a)为整体挤压成型的弹性体,弹性体由中间的刚性直臂R,弹性臂A1、A1'、A2、A2'组成,臂的节点D1、D1'、D2、D2'分别与两半联轴器固定联接,整体挤压成型的弹性件价格便宜,但在高温环境下长时间工作时,强度有所降低,为此,采用了耐高温的弹簧不锈钢弹性臂,如图3-20(b)。臂的各节点设有固定键,臂的弹性变形性能好,弹性杆联轴器是通过弹性臂的拉伸或压缩来传递扭矩的。由于弹性臂能弯曲变形,因此允许两轴对中时有少量的综合位移。这种联轴器的特点是结构简单紧凑,安装维修方便,不需要润滑,且弹性元件由金属制成,使用寿命长,不必经常更换。

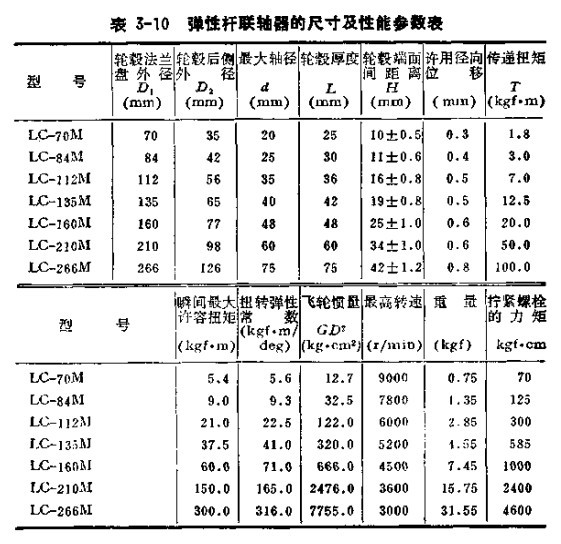

表3-10所列为各类弹性杆联轴器的结构尺寸、规格和主要性能数据。弹性杆联轴器的扭转刚度大,当两轴对中的径向误差在允许的范围内时,两半联轴器之间的角速度变换可降低到零值,这种联轴器制造容易,价格便宜,应用范围比较广泛,除用于泵、风机等转动设备外,还能用于要求两联接轴角度变化为零的计量机械传动设备。
