水泵联轴器的改造

作者:admin    文章来源:本站原创    点击数:    更新时间:2010-03-23

水泵用联轴器主要有爪式联轴器、弹性套柱销联轴器、膜片联轴器、凸缘联轴器等,爪式联轴器是应用最普遍的一种联轴器,主要有2个半联轴器和1个胶块组成,扭矩的传递是通过半联轴器带动胶块,再通过胶块带动另一半联轴器来传递扭矩的。胶块的作用使得这种传动具有很好的减震和缓冲效果。

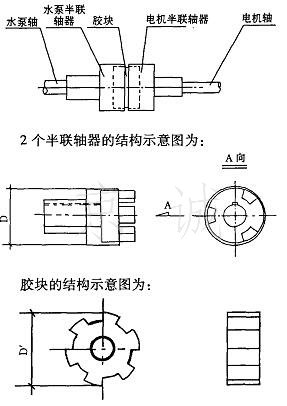

这种胶块联轴器的结构示意图如下:



说明D'=D-6mm

上述胶块联轴器的缺点是:

(1)要求泵轴和电机同轴度好安装精度高、安装工序复杂;

(2)更换胶块需拆电机、检修极为不方便;

(3)当胶块损坏时,不能及时更换,使两办联轴器直接接触造成半联轴器磨损,此时如果只更换胶块,由于半联轴器磨损造成胶块再次损坏恶性循环,如果想彻底解决只用更换2个半联轴器和胶块,既损耗了配件又消耗了人力。

改进后的水泵联轴器采用软联接,结构有2个半联轴器、2个软联接、4个压片组成。力的传递过程为:电机端半联轴器将扭矩传递给软联接,软联接再将扭矩传递给水泵半联轴器。

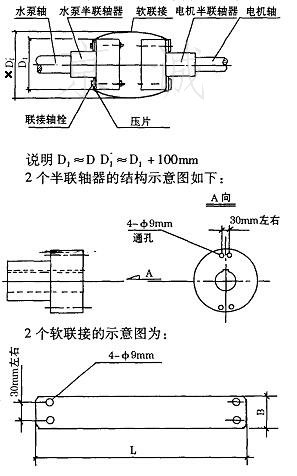

改进后的水泵联轴器的结构示意图如下:



说明:L尺寸由2个半联轴器的距离和半联轴器的直径确定,由δ=10mm输送带制作,宽度依传递扭矩大小及半联轴器的尺寸而定。



说明:压片的作用是用螺栓将其压在软联接上,增加螺栓和软联接的接触面积,避免皮带被撕裂。压片有2-3mm钢板制成。

该机后的水泵联轴器的特点:

优点:

(1)水泵电机安装时,两个半联轴器对中性要要求不高,便于安装;

(2)更换软联接时不用拆电机或水泵底座,检修方便;

(3)缓冲效果好,节省配件,起动货负荷变化时,软联接有较强的缓冲作用,减少了振动,降低了零配件的损耗;

(4)当软联接损坏时,两半联轴器无缘接触而相互磨损,避免了不必要的损耗;

(5)软联接可有旧的输送带制作,既经济又实惠。

缺点:联轴器的回转直径比胶块联轴器的直径大100毫米左右,但一般泵房的空间是允许的。

由于回转半径大岗位的安全性降低,所以在使用中将该联轴器加上安全护罩,检修,检查设备时最好停机,就完全可解决上述问题。

河北京诚联轴器厂提供用于泵上的联轴器有钢、铸铁、不锈钢等三种材质的联轴器,主要有 膜片联轴器泵用三爪联轴器泵用弹性套柱销联轴器GY型(GYS型、GYH型)凸缘联轴器、 JQ型-夹壳联轴器,JQW型夹壳联轴等。
