膜片联轴器的受力分析

作者:admin    文章来源:本站原创    点击数:    更新时间:2010-03-18

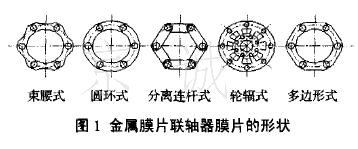

膜片联轴器是近年来发展起来的一种新型联轴器,膜片是联轴器的核心部件,按膜片的形状可分为束腰式、圆环式、分离连杆式、轮辐是、多边式。根据联轴器的工作状况,我们可以将联轴器的受力总结为下列四种,并给出啦各种力的计算方法,以八孔束腰式膜片为研究对象。



(1)扭矩产生产生的薄膜应力。设传递的扭矩为T(N.m),总片数为m,对于8孔螺栓,由简化条件知:单片膜片的转矩T1=T/m,每个主螺栓上所受的力为F=T/4mR。

(2)高速旋转时由于惯性所产生的离心应力。假定螺栓与联轴器膜片材料相同,可计算得各自的质量,根据所处的位置和螺旋角度,可算的离心力,且作用在总质心上。高转速机械的离心惯性力在结构的应力计算中十分重要,其离心惯性力可以按径向力F=(2∏n/60)2rp加载,方向沿径向向外,固定中间螺栓孔的径向位移、周向位移和轴向位移,周边无其他载荷作用。

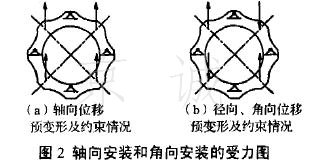

(3)由于轴向安装的误差,使膜片沿轴线方向发生弯曲变形。该位移加载在中间螺栓孔处的轴线方向,径向位移和轴向位移固定。在两端的两个中间空来施加约束,中间孔来承受载荷。这样就把它作为静定简支机构来处理。

(4)角向安装误差引起的弯曲应力(周期性应力)。它可以根据下图的简化来求解。由于在轴线角向的安装实际误差,使膜片沿轴线方向发生周期性弯曲变形,而且它是决定联轴器膜片疲劳寿命的主要原因。根据角向偏差计算所引起的中间螺栓孔一周在轴线方向的(沿径向线性变化)位移,径向位移和轴向位移固定。通过角度倾斜可以求出恢复力矩H的大小,一般情况下,膜片联轴器云寻的角位移是很小的,因此膜片变形属于小变形,可以采用薄板小挠度弯曲理论来分析。



相关产品请参阅:JMⅡJ型接中间轴型膜片联轴器|JMⅡ型无沉孔基本型膜片联轴器|JZM型重型机械用膜片联轴器|JZMJ型重型机械用膜片联轴器
