联轴器对中方法的介绍

作者:admin    文章来源:本站原创    点击数:    更新时间:2010-03-10

联轴器对中是联轴器安装过程中不可忽视的一环,联轴器对中不好,将会在联轴器上引起很大的应力,并将严重地影响轴、轴承和轴上其他零件的正常工作,甚至引起整台机器和基础的振动或损坏等。从设计和指导角度来讲,联轴器对中的前提要保证联轴器的相关外圆、端面对安装孔的跳动误差,要符合相关标准对中是联轴器安装过程中不可忽视的一环,联轴器对中不好,将会在联轴器上引起很大的应力,并将严重地影响轴、轴承和轴上其他零件的正常工作,甚至引起整台机器和基础的振动或损坏等。从设计和指导角度来讲,联轴器对中的前提要保证联轴器的相关外圆、端面对安装孔的跳动误差,要符合相关标准。

一般来说,联轴器对中有下列几种办法:

1 用直尺和间隙进行对中

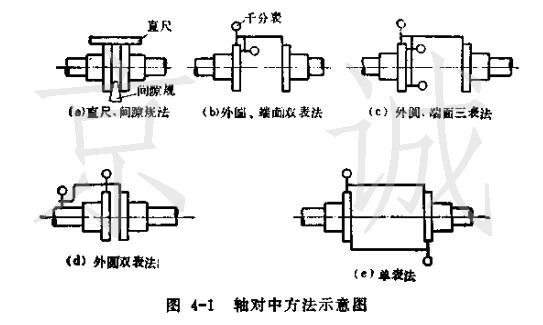

如图所示,用直尺检查联轴器外圆各方向的对中情况,用间隙来测定联轴器两轮毂端面的距离,从而调整联轴器所联接的两轴对中,这种方法最简单,但误差较大,一般只用于转速较低且对中要求不高的机器。

(1)外圆、端面双标法 如图4-1(b )所示,用两个千分表联轴器轮毂的外圆和端面上的数值。通过对测得的数值进行计算分析,确定两轴在空间的位置,最后得出调整量和调整方向,达到较为精确地轴对中。测量数值时,应同时转动两轴以提高测量的准确性。这种方法应用较为广泛,其主要缺点是,对于有轴向窜动的机器,在盘车时对端面的读数产生偏差。它一般适宜于采用滚动轴承,轴向窜动比较小的中、小型机器。

(2)外圆、端面三表法 从图4-1(c)可知,三表法与上法不同之处是在端面上用两个千分表,两个千分表与轴中心等距离对称设置,以消除轴向窜动对端面读数测量的影响。这种方法的精度很高,适用于需要精确对中的精密机器和高速机器,如汽轮机、离心式压缩机等,但是此法操作、计算均比较复杂。

(3)外圆双表法  图4-1(d)为外圆双标法,用两个千分表测量外圆,其原理是通过相隔一定距离的两组外圆读数,确定两轴的相对位置,以此得知调整量和调整方向,从而达到对中的目的。这种方法的缺点是计算较复杂。

(4)单表法 如图4-1(e)所示。它是近年来国外应用比较广泛的一种对中方法。这种方法只测定轮毂的外圆读数,操作测定仅用一个千分表,故称单表法。此法对中精度高,而且能适用于多轴的大型机组(如高转速,大功率的离心压缩机组)的轴对中。用这种方法进行轴对中还可以消除轴向窜动对找正精度的影响。这种方法操作方便,计算调整量简单,尤其用图解法求调整量时,便于工人师傅掌握,是一种比较好的轴对中方法,容易被人接受。
