圆盘式联轴节(平行联轴器)介绍

作者:admin    文章来源:本站原创    点击数:    更新时间:2010-01-16

1、前言

在旋转运动馆的机器中,动力与工作件(如传动轴、辊筒)间需要用联轴节来传递扭矩和转速。传统和常规的联轴节种类较多,但各有其优缺点和使用范围。这里介绍一种同时能得到轴向位移和径向较大调节量的新型圆盘式联轴节(平行联轴器)。

2、新型圆盘式联轴节结构和工作原理

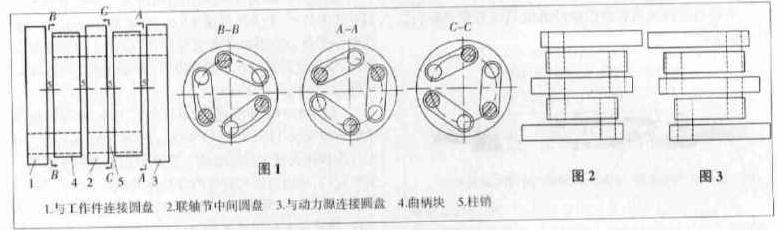

   圆盘式联轴节主要由3个圆盘、6个曲臂块、12个柱销组成,如图1所示。在圆盘1与圆盘2之间有3个均布曲臂块4,有六个均布柱销5,即每个曲臂块上有2个柱销,其中1个柱销与圆盘1相连,另1个柱销与圆盘2相连(见图1B-B);在圆盘2与圆盘3间同样有3个曲臂块,6个柱销相连(见图1A-A),对于圆盘2左右面得6个柱销定位是错开均布的(见图1C-C),每个曲臂块(长X宽x高=60x18x15)的两个眼孔与柱销的配合均间隙不大的转动配合,柱销直径为Φ12mm左右。上述零件均为钢制件,由此组成一个完整圆盘式联轴节。



圆盘式联轴节的一头圆盘3(或圆盘1)外侧面与动力电机变速器输出轴头相连,联接方式系出螺栓固定;另一头圆盘1(或圆盘3)外侧面与工作件(一般是传动轴,辊筒)相连,具体联接方式系采用侧面用螺栓与圆盘固定的哈夫抱箍式锁紧装置。尽管与工作件联接的圆盘1的中心和与动力源联接的圆盘3的中心不可能在同一中心线上,存在偏移,但此多片式圆盘联轴节结构很好的解决了它们之间的联轴联接。在运转中,当动力带动圆盘3转动时,通过曲臂块带动圆盘2、圆盘1转动,6个曲臂块能进行自动位移,且调节角度可360°内平移趋向一致,使其轴向或径向获得较大调节量,其向左的最大调节量(即曲臂块的最大舒展量)处图2状态可达60mm左右;其向右的最大调节量处如图3状态可达60mm左右,此种新型圆盘式联轴节可补偿两轴间的轴向位移、径向位移、角位移和综合位移。

由于圆盘间曲臂块均为3个,柱销为三点均布,力矩受力情况均匀平衡,故使用中运转状态稳定。

3、结语

新型圆盘式联轴节具有调节量大、传递载荷及速度较大且运转平稳等特点,不失为一种性能优异的新型联轴节,可广泛用于印刷、涂布、复合等精密印刷、包装机械和纺织包装印染等大量轻工机械领域中,有较大的应用价值。

河北京诚联轴器厂提供
