胀紧联接套在棉花机械上的应用

作者:admin    文章来源:本站原创    点击数:    更新时间:2010-01-15

    轧花新设备有一明显特点,在皮带轮、齿轮、链轮上安装了胀紧联接套,特别是在皮棉清理机上,皮棉尘笼等经常拆卸的地方也安装了胀紧联接套,从而大大提高了拆卸速度,降低工人的劳动强度,得到了用户的好评。

    通过这几年的使用。由于工人的技术、文化程度及进厂时间不同,对胀紧联接套的安装、拆卸、加工不太了解,使胀紧联接套损坏较多,最常见的就是胀紧联接套从键处断裂和螺母失效,笔者通过多年的工作经验和查找资料,总结了一些经验,供同行们参考。

一 联接的原理与特点

胀紧联接是在轴与毂孔之间放置一对或数对与内、外锥面贴合的账紧联接套(简称胀套),在轴向力作用下内孔缩小,外孔胀大,与轴和轮毂紧密贴合,产生足够的摩擦力,以传递扭矩、轴向力或两者的复合载荷。

胀紧联接的定心性好,装拆或调整轴与轮毂的相对位置方便,没有应力集中,承载能力高,可避免零件因键槽等原因而削弱,又能起到密封作用。

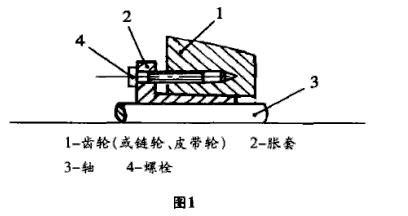

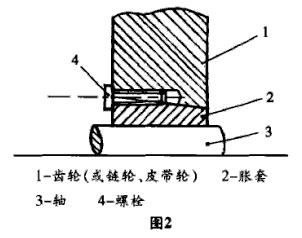

图1、图2是棉花加工厂常用的胀紧联接套剖视图,弹性胀紧套的锥面半锥角α愈小,结合面得压强愈大,因而所能传递的载荷也愈大。但α角太小,拆卸不方便,通常取α=10°-14°。胀套的材料多为65,65Mn、55Cr2或55Cr2等。





二、胀紧套的安装和拆卸的一半要求

1、胀接前的准备工作。

结合表面必须无污物、无腐蚀和无损伤。在清洗干净的胀套表面和被联接件的结合表面上,均匀涂一层薄润滑油(不应含二硫化钼添加剂)。

2 胀紧套的安装

把被联接件推移到轴上,将胀套平滑到达设计规定的位置,将联接件推到胀套上,螺钉穿入胀套光孔、对准被联接件的丝母,然后用手将螺钉拧紧,用扳手按对角,交叉、均匀地拧紧,要防止被联接件的倾斜。

3 胀套的拆卸

拆卸时先松开全部螺钉、取出。将螺钉对入胀套丝母内,用手拧紧,然后用扳手对角交叉均匀的拧紧,被联接件被推出胀套用手取下胀套,如取不下时,用平口起子插入胀套切缝,内环胀大取出胀套,再取被联接件。

4 防护

安装时,在螺钉上涂上一层防锈油脂,胀套内环合外环也涂上一层防锈油脂。
