胀紧联接套的结构

作者:admin    文章来源:本站原创    点击数:    更新时间:2009-12-05

    胀紧联接套是一种先进的无键联接的传动联接方式,它作为一种先进基础件,八十年代工业发达国家如德国、日本、美国等在重型载荷的机械联接广泛采用这一新技术。

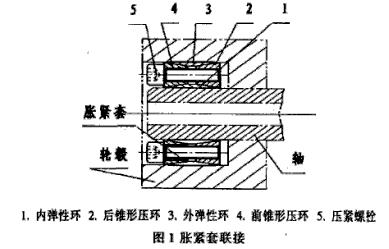

    胀紧联接套置于轴和轮毂之间,由内外开口弹性环、前后锥形环以及若干圆周布置的压紧螺栓组成。



     内弹性环的外表面和外弹性环的内表面均有一定斜度的锥面,通过压紧螺栓与前后锥形压环相接触。当圆周布置的螺栓将前后锥形压环拉紧时,前后锥形压环之间的距离减小,与内外弹性环相互压紧。此时,内弹性环受压内径收缩,外弹性环受压外径胀大,从而轮毂、胀紧套、轴依靠压力产生的摩擦力相互紧固为一体,达到传递扭矩、轴向力或两者的复合载荷的目的。当需拆卸相关零件时,只需松开胀紧套周向螺钉即可,拆卸十分方便。

     因而,胀紧套联接越来越广泛应用于包装、印刷机械、食品、造纸机械,纺织机械以及机床、冶金、矿山机械等行业。

河北京诚联轴器厂提供
