立磨风机柱销联轴器的改造

作者:admin    文章来源:本站原创    点击数:    更新时间:2009-11-24

    阿联酋UCC公司的万吨生产线水泥磨采用2台5000t/d的莱歇立磨。2007年5月投产后,立磨系统风机电动机一直运行正常,到9月18日,电动机轴瓦温度突然升高,导致设备跳停。

1 故障情况及原因分析

    经检查,前后轴瓦的瓦侧部位完全烧毁,而瓦面基本没有破坏,见图1.



    由于电动机没有发生较大的振动,可以确定电机的安装找正没有问题,因此判断造成轴瓦烧毁的原因是主轴轴向窜动造成的。

   首先检查电动机本身,将电动机和风机脱开,单独运行电动机测试主轴轴向窜动倾向,发现电动机一切正常,可以断定电动机本身没有问题。问题应该在联轴器上。

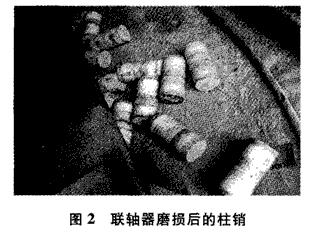

   在检查柱销联轴器,从拆出来的尼龙销来看,柱销上有很多台阶。其原因可能是由于柱销与柱销联轴器孔间间隙太小,柱销联轴器受到柱销的阻力而不能自由移动,会停在某一位置,使柱销逐步磨损形成台阶,再经过长期运行形成很多台阶。(见图2)



   台阶的存在又使两半柱销联轴器之间的间隙逐步增大。电机轴承为滚动轴承,由于风机轴位置相对固定,导致电动机主轴向后窜动,轴向受到较大力,旋转时轴瓦端面与轴肩之间摩擦较大,将轴瓦端面烧毁。

2 解决方案

    由于瓦面没有被损坏,所以决定对轴瓦作一些修复,以继续使用。

   对柱销联轴器的改进:减小尼龙柱销直径,使之小于柱销联轴器孔径0.5mm,安装找正后误差控制在0.05mm以内。运行几天后再次出现,这说明柱销联轴器对电动机主轴的向后推力依然存在。

  分析原因可能是由于柱销直径又太小,两个半柱销联轴器轴孔的间隙过大,柱销在两个联轴器孔中成倾斜状态,倾斜的柱销产生轴向推力,导致前述故障。

   因此,需要解决的问题是:既要保证柱销与联轴器的孔之间有适当的间隙,能使柱销自由的在孔内移动,以保证启动停止时磁力中心线能进行调整,同时还必须保证柱销不倾斜,以避免产生轴向力。

  最后,将柱销加工成一端大一端小的形状,大的一端与柱销联轴器孔径完全相同,小的一端比柱销联轴器孔的直径小0.5mm, 以能同时保证满足上述两个要求。加工后的尼龙柱销见图3



  新制柱销安装并找正后,在电动机主轴上做一个标记,以观察电动机主轴的窜动情况。启动风机观察,发现电动机运行正常,主轴不在窜动。

3 结束语

   自水泥立磨系统风机电动机轴瓦损坏后,相继发生了其它类似的使用柱销联轴器的电动机轴瓦损坏,而使用其它形式联轴器的电动机则没有出现该现象。所以建议在使用滑动轴承的大型电动机中不采用柱销联轴器。
