河北京诚联轴器厂研制的用于高炉卷扬系统的鼓形齿联轴器

作者:admin    文章来源:河北京诚联轴器厂    点击数:    更新时间:2009-10-27

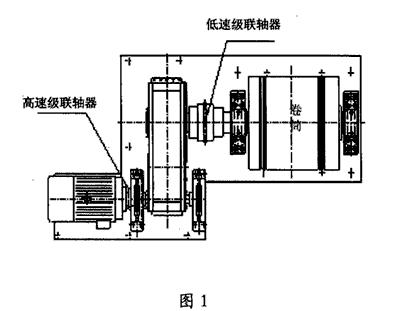

     联轴器是用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。根据客户的要求,河北京诚联轴器厂专门开发设计了鼓形齿联轴器系列,主要用于炼钢厂高炉上料主卷扬系统中。高炉主卷扬减速器前后的联接见图1.主卷扬机一天24小时不停机,一年中的工作时间达到330-350天,周期工作制,每天上料800-900车,高炉赶料时45车/小时。电机和减速机联接的高速端联轴器,工作时处于高速运转状态,1000-1500r/min,减速器与卷筒间联接的低速端联轴器,工作时处于频繁重载双向运形状态,卷筒受到10t以上的拉力(匀速运行时)。

   该联轴器系列外型尺寸参照国家机械行业标准JB/T8854.2-2001,《GⅡCL型、GⅡCLZ型鼓形齿联轴器



    高炉上料主卷扬系统使炼铁厂高炉最关键的原料输送设备。目前,国内80%以上的高炉采用卷扬料车上料,中型高炉又多采用双车上料方式,即两部料车用的钢丝绳卷绕于同一卷筒上,装料的重车上升与空载轻车下降的同时运行,当下部料车装料后,按生产指令开动卷扬机,使料车沿斜桥的轨道上升,到达炉顶相应位置时,减速停止并翻料入炉,同时另一空料车正处于下降停止。在料车启动运行过程中,速度由慢到快,然后匀速运行,接近炉顶时,然后再由快到慢停止。

  由高炉上料的生产要求可以看出,高炉主卷扬卷筒承受极大的且变化的径向力合弯曲力矩,冲击较大,卷筒轴在工作中会产生复杂变形,所以要求使用的联轴器具有轴向、径向、角度补偿的多项功能。

  基于以上要求,河北京诚联轴器厂开发了TGⅡCL型鼓形齿联轴器系列,该系列联轴器具有以下性能:

 1)联接两水平轴线允许相对偏移的最大角向补偿量:△a=±3°

 2)传递公称扭矩范围:Tn=630-2800000N.m

 3)许用转速范围为 n:4000-500r/min

 4)相配轴颈直径范围:d=16-630mm

  根据我厂为国内外100多座高炉卷扬器上提供的鼓形齿式联轴器的实际使用情况,该系列的联轴器充分适用于高炉上料主卷扬的系统的工作特点,完全满足要求。

 5) 转动个惯量范围为:0.009-1947.17kg.m2

相关产品请参阅 GⅠCL型—鼓形齿式联轴器|GⅠCLZ型—鼓形齿式联轴器|GⅡCL型—鼓形齿式联轴器|GⅡCLZ型—鼓形齿式联轴器|GCLD 型—鼓形齿式联轴器|NGCLZ型接中间轴带制动轮鼓形齿式联轴器|CL型齿式联轴器|CLZ型齿式联轴器|WGP 型—带制动盘鼓形齿式联轴器|WGI型鼓型齿式联轴器|WGⅡ型鼓型齿式联轴器|WGT型—接中间套鼓形齿式联轴器|NL内齿圈联轴器|NL内齿圈联轴器|TGL鼓形齿联轴器|DC卷筒用鼓形齿式联轴器|NGCL型带制动轮鼓形齿式联轴器
